bomba rotativa
localización en PASC

especificaciones

ratio de fugas : <E-4 mbar l/s

presión: 5E-3 mbar

velocidad: 1400 rpm

máxima presión de entrada: 1050 mbar

refrigeración: convección de aire

velocidad de bombeo : 32 m3/h

peso: 56 Kg

PASC, cuenta con tres bombas rotativas, todas son de doble etapa, lo que aumenta su efectividad. Cada bomba actua en este caso como bomba primaria, asociada a una bomba Turbo. La más grande, que es la que corresponde a la primaria de la Turbo, que bombea directamente la cámara atmosférica, es una bomba que trabaja con corriente trifasica, lo que hace aumentar la efectividad del motor que acciona el eje del estator. Además esta bomba dispone justo antes de su entrada de un filtro. Este filtro evita que se produzcan la retrodifuc¡sión de vapores de aceite al interior de la cámara atmosférica.
  funcionamiento

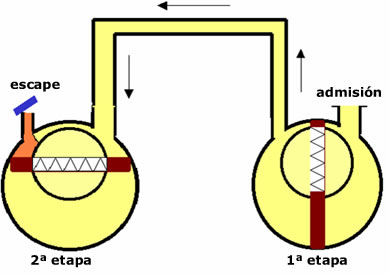

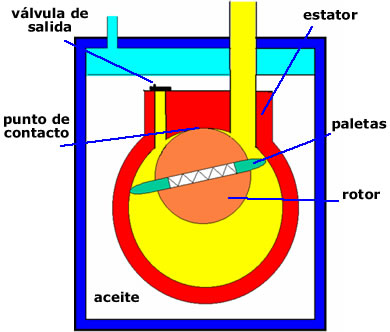

Se basa en el cambio continuo de volumen de una pequeña cámara de bombeo como consecuencia de la expansión y compresión que sufre el embolo que es cambiado su volumen por la acción giratoria de una cuchillas. Las bombas de doble estapa, cuentan con dos embolos y con cuatro cuchillas, siendo la expulsión de la primera etapa de la bomba, la admisión en la segunda.
ventajas desventajas
  • Alto índice de compresión E6
  • Efectiva desde presión atmosférica
  • Bajo mantenimiento
  • Retrodifusión de vapores de aceite al sistema
  • Arrastre de aceite en expulsión. Contamina
  • Protección en determinados procesos
