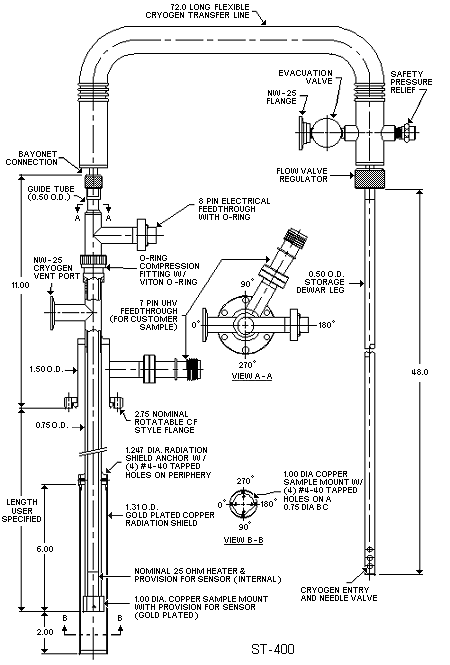

El Criostato permite enfriar la muestra a temperatura del Nitrogeno líquido 4ºK. El paso del helio líquido desde el Dewar al portamuestras se realiza a traves de una barra de transferencia que está aislada térmicamente para reducir al máximo la evaporación del Helio. Dentro del criostato se coloca una resistencia de 50 Ohmios, que a través del controlador de temperatura nos permite alcanzar la temperatura programada. Para la medida de temperatura en el circuito de Helio líquido hay un diodo de Germanio, que se toma como referencia para realizar los ajustes necesarios que permitan alcanzar la temperatura requerida en el portamuestras. El sistema lo componen los siguientes elementos:
- Cold finger cryostat: Esta es la parte del sistema que esta en contacto con la muestra. Incluye la cabeza de cobre, con los agujeros para fijar el portamuestras, el calentador (resistencia de 50 Ohmios)y el termómetro (diodo de Germanio), para controlar la temperatura
- High efficiency transfer line: Combina la instalación para UHV, haciendo uso de multicapas aisladas, en un estremo se situa la cabeza que se introduce en el dewar de He liquido , con su válvula de aguja., y en el otro extremo se inserta en el Cold finger cryostat. Tambien incluye pasamuros, para poder llevar cables a la muestra, así como al diodo de Germanio.
- Radiation shield: Capsula en nuestro caso de oro, que se ajusta en el extremo del Cold finger cryostat. Ayuda a alcanzar la temperatura deseada y evita o anula la radiación del entorno de la muestra.
- Temperature controller: El criostato va equipado con un termometro (diodo de germanio), que esta conectado al sistema electronico de regulación de temperatura, el cual permite seleccionar la temperatura deseada de trabajo.
|
