especificaciones

Construido en cobre con tratamiento especial para garantizar máxima conducción térmica, tiene acoplado un diodo de Gernmanio para medida de la temperatura. este portamuestras viene preparado con una rosca especial para garantizar el mejor contacto posible con el crisol y evitar de esta forma gradientes de temperatura. Se han preparado dos clases de crisoles que permiten trabajar con distintos tipos de muestras. Su diseño esta optimizado, para la inclusión de un diodo de Germanio. La temperatura que puede alcanzar llega hasta los 4ºK, y permite ser enfriado por contacto térmico, proveniente del circuito de refrigeración a través de un criostato situado en el interior de la barra de transferencia. En las condiciones de TRITON (E-2mbar), existen fenomenos de conducción y radiación térmica. Para amortiguar estos efectos se coloca en las proximidades del portamuestras un protector de radiación "radiation shield"

Las dimensiones de la muestra a estudio, son del orden de 3cm de diametro

tamaño muestras : 30 x 30 mm (10mm grosor)

temperatura criostato : Helio líquido 4ºK

rango de temperaturas : 4 ºK < T < 300ºK

bakeout: 150 ºC

peso: 0.3 Kg

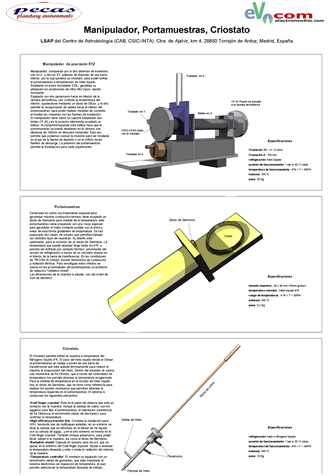

zona de descarga de posters y documentación sobre portamuestras
