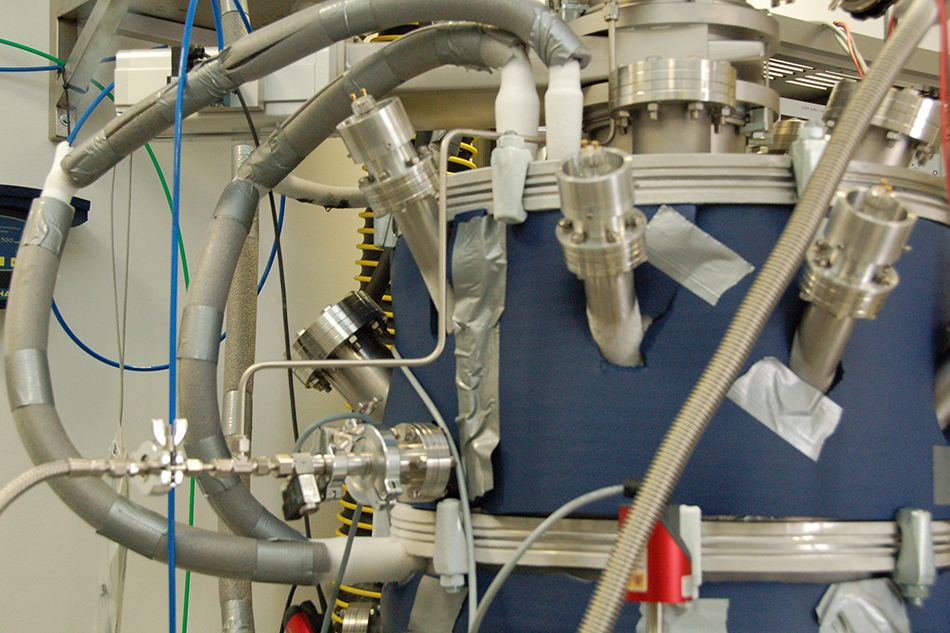

Trabajar en una atmósfera de baja presión y con baja temperatura es complicado. Simular la formación de hielo seco en una superficie es técnicamente sencillo ya que únicamente es necesario suministrar la suficiente potencia de refrigeración para que el gas termine por condensarse en la superficie fría. Ahora bien simular una costra de hielo seco manteniendo la composición original de la atmósfera de Marte es lo complicado. A medida que vamos enfriando y va entrando gas este se va condensando y por tanto la composición de gases medida con el RGA se va modificando. Aumenta la proporción de nitrógeno y de argón en la atmósfera. En ese sentido la simulación debe de poder suministrar solamente la potencia de refrigeración adecuada para que la costra de CO2 haga a la vez de elemento aislante y evite la condensación de gas, de este modo el sistema ira recuperando progresivamente su composición original de CO2 a baja presión y temperatura como sucede en las regiones polares del planeta rojo.


dióxido de carbono

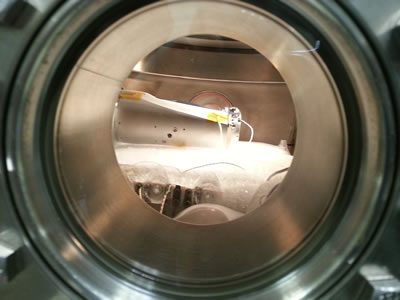

El dióxido de carbono es el gas mayoritario de la atmósfera de Marte. Manteniendo la presión constante y cambiando la temperatura en el interior de la cámara MARTE se puede hacer que se forme una costra de hielo seco sobre el portamuestras cuando este se enfría con nitrógeno líquido.

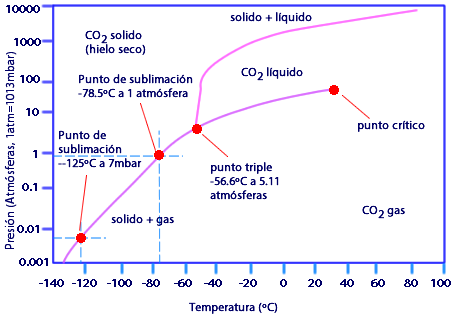

En la grafica de la izquierda se puede ver la curva de estado del dióxido de carbono en función de la presión y de la temperatura. Lo que nos indica es que a baja presión la temperatura de formación de hielo seco es muy baja.

En algunas simulaciones es necesario crear una capa de CO2 sobre la que crear pequeñas cavidades de gas y hielos atrapados de otros liquidos imprescindibles para el desarrollo de la vida, como sucede con el agua y que se estudia dentro del proyecto WLOM.
