superficies

En esta sección mostraremos la superficie desde un punto de vista topográfico, viendo la morfología y la estructura de las superficies, interfases y peliculas delgadas.

SMS cuenta con dos singulares técnicas para caracterizar la superficie y la estructura cristalina de un cristal o de un material conductor. Desde un punto de vista únicamente superficial contamos con el microscopio de efecto túnel STM, que permite obtener imagenes con resolución atómica, es decir ver los átomos, o más concretamente, el resultado de la interacción de transferencia de carga entre los átomos de la superficie y los de la sonda de muestreo, la punta. Las imagenes de STM, además de espectaculares, por su realismo son muy importantes, ya que nos permiten "ver", que es lo que pasa con las superficies, como se ordenan los atómos en un universo de dos dimensiones.

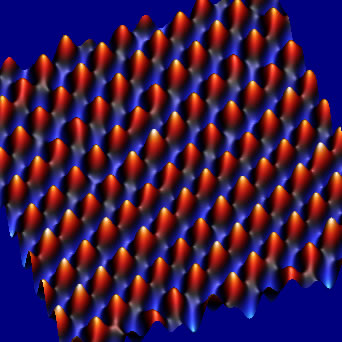

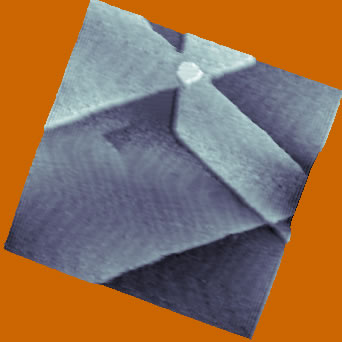

Imagen cedida por Celia Rogero: Terraza de Au (111) Imagen cedida por Celia Rogero: Átomos de carbono en una muestra de Grafito HOPG
La otra técnica que aporta una imagen como resultado de un experimento, es el LEED. En este caso vemos el resultado de la difracción de los electrones sobre un cristal. El resultado de esta imagen nos permite ver la ordenación interna de los átomos en las primeras capas atómicas. Estas imagenes nos ofrecen el dibujo de la red reciproca del cristal.
Imagen cedida por Eva Mateo: Cu (110) limpio a una energía de 132eV Imagen cedida por Eva Mateo: Cu (110), con Cysteina evaporada sobre su superficie a una energía de 132eV Imagen cedida por Eva Mateo: Cu (110), con Cysteina evaporada sobre su superficie y calentada en un "primer flash" a una energía de 132eV
Imagen cedida por Eva Mateo: Cu (110), con Cysteina evaporada sobre su superficie y calentada en un "segundo flash" a una energía de 132eV Imagen cedida por Eva Mateo: Cu (110), con Cysteina evaporada sobre su superficie y calentada en un "tercer flash" a una energía de 132eV Imagen cedida por Eva Mateo: Cu (110), con Cysteina evaporada sobre su superficie y calentada en un "cuarto flash" a una energía de 132eV
