manipulador
localización en SMS

especificaciones

Traslación XY : +/- 12.5mm

Traslación Z : 150 mm

giro: 360º

refrigeración: nitrógeno líquido

presión de funcionamiento: 1 bar a 1E-11 mbar
temperatura de funcionamiento : -20º a 55º
bakeout: 230ºC

peso: 15 Kg



Manipulador, que opera directamente sobre el portamuestras. Realizado en acero inoxidable 316L, garantiza su utilización en condiciones de Ultra Alto Vacío, siendo horneable hasta temperaturas de 230 ºC.

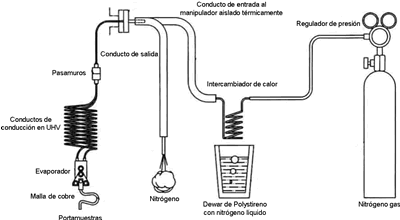

Equipado con cuatro pasamuros hacia en interior de la cámara (XPS, AES, UPS) uno de ellos es el circuito de refrigeración de Nitrógeno del portamuestras, otros dos se utilizan para establecer una diferencia de potencial, que permita calentar el horno que se encuentra en el portamuestras, y el último saca al exterior las conexiones de un termopar conectado también al horno del portamuestras.

La precisión del portamuestras permite la focalización para cada experimento, así como garantizar la transferencia de la muestra.

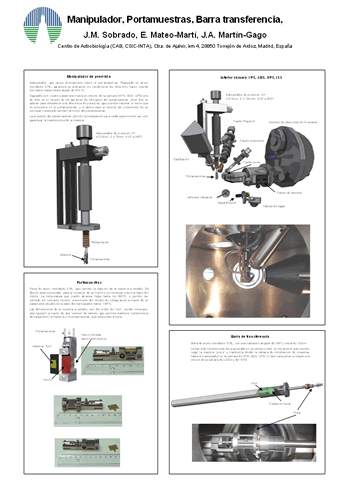

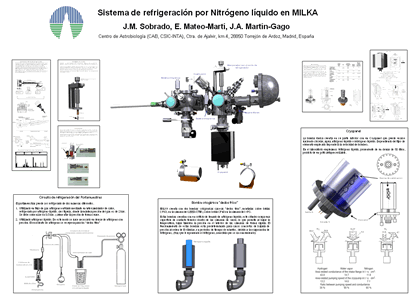

zona de descarga de posters y documentación sobre manipulador de precisión
XPS | AES | UPS | STM | LEED
