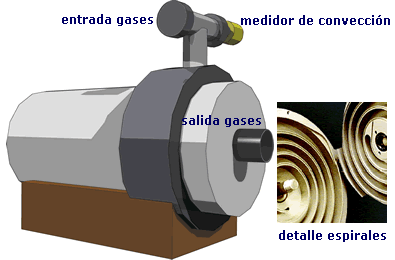

bomba DryScroll
localización en SMS

especificaciones

ratio de compresión: 83 litros por minuto

presión: 6.6E-2 mbar

velocidad: 1425 rpm

máxima presión de entrada: 1 Atmósfera

refrigeración: convección de aire

peso: 20 Kg

La bomba DrySroll (espiral seca) se emplea principalmente como bomba primaria del sistema de bombeo. Una vez alcanzada la presión de trabajo (1.3E-3mbar), se conectan las bombas Turbo moleculares. Estas bombas permanecen encendidas en todo momento, ya que bombean la parte de atrás de las bombas Turbo moleculares y por tanto sin ellas no podrían funcionar. Tambien se emplea para crear un vacío diferencial en la fuente ultravioleta, y como sistema de vaciado en el circuito de gases. SMS, dispone de dos bombas DryScroll, una de ellas es exclusiva del bombeo primario de la Turbo grande, la otra actua como bombeo primario de la turbo pequeña (cámara de introducción) y como bombeo grueso de la fuente ultravioleta, así como vaciado del circuito de gases. Para el control del nivel de vacío de las bombas contamos con medidores de presión por convección.
