field emission
localización en SMS

emisión de campo
En SMS la aplicación de emisión de campo, se encuentra en "limpiar", en condiciones de UHV, las puntas que han sido afiladas mediante ataque electroquímico
funcionamiento

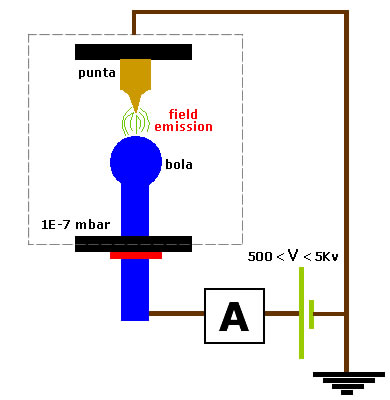

La emisión de campo se produce al aplicar una diferencia de potencial elevada entre una punta de STM y una bola de acero. La punta se encuentra sujeta a un porta-puntas en la barra magnética, de la cámara de introducción de muestras en condiciones de alto vacío (1E-7mbar). Esto nos dice que la punta se encuentra conectada a tierra (SMS), y la bola se somete a un potencial positivo del orden de 2-3Kvoltios. La bola se encuentra aislada de la cámara de introducción de muestras mediante un pasamuros.

El procedimiento comienza con la introducción de la punta previamente afilada por ataque electroquímico, en la cámara INTRO. Después de llevar la cámara a vacío, comenzamos a acercar la bola (distancia debe ser menor de 1mm) mediante un bellow (traslador en Z), que contiene el pasamuros donde en un extremo se encuentra la bola de acero. El voltaje positivo lo aplicamos a la bola, comenzamos aumentando de manera progresiva pudiendo llegar a valores entre (3-5 Kv). En cuanto veamos mediante un pico amperímetro que tenemos corriente, comenzamos muy despacito a disminuir el voltaje hasta valores en los que la punta (emisión), (que es una curva exponencial) comienza a emitir. Es en estos valores (depende de cada punta), pero que va entre valores de 500-900 Voltios, donde debemos dejar nuestra punta un tiempo (1/2 hora aproximadamente) para conseguir eliminar el oxido y dar un último afilado, que nos permita posteriormente obtener imágenes de STM con resolución atómica.
aplicaciones

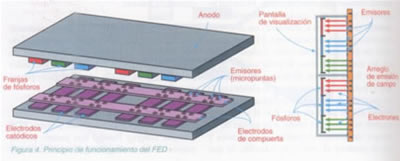

Las aplicaciones, de emisión de campo, tienen un gran campo de expansión en las pantallas planas de última generación. El resultado són imagenes con una calidad similar a las de las pantallas CRT (Cathodic Ray Tube), pero con espesores del tamaño de las de plasma. Esta tecnología se denomina FED (Field Emission Display). Los televisores FED son, en cierto modo, un híbrido de los CRT y los LCD. Aprovechan la tecnología ya establecida cátodo-ánodo-fósforo presente en los CRT de gran tamaño y la utilizan en combinación con la construcción matricial celular de los LCD. Para generar luz de colores, los emisores de electrones, dispuestos en forma de cuadrícula, son controlados individualmente por cátodos “fríos” (nano-tubos de carbono), (a diferencia de los CRT convencionales, la emisión de campo no necesita calentar el cátodo para generar la emisión de electrones).
