portamuestras
localización en SMS

especificaciones

Pieza de acero inoxidable 316L, que permite la sujeción de la muestra a estudio. Su diseño esta optimizado, para la inclusión de un horno y un termopar sobre la base del mismo. La temperatura que puede alcanzar llega hasta los 600ºC, y permite ser enfriado por contacto térmico, proveniente del circuito de refrigeración a través de un pasamuros situado en la base del manipulador hasta -100ºC.

Las dimensiones de la muestra a estudio, son del orden de 1cm2, siendo necesario, una sujeción a través de una “camisa” de tántalo, que permita mantener transferencia de carga entre la muestra y el portamuestras, que está unido a tierra.

tamaño muestras : 10 x 10 mm (4mm grosor)

temperatura horno : 600ºC

rango de temperaturas : -100ºC < T < 600ºC

portamuestras múltiple : 4 x 4 muestras = 16 muestras

bakeout: 350 ºC

peso: 0.2 Kg


procedimientos

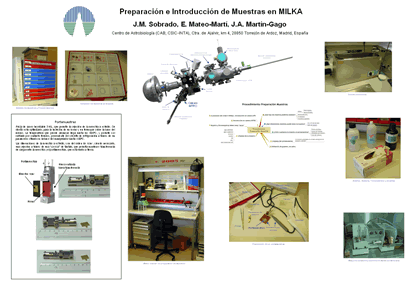

zona de descarga de posters y documentación sobre portamuestras
XPS | AES | UPS | STM | LEED
