detector de electrones
localización en SMS

analizadores de electrones
Existen dos tipos generales, conocidos como CMA y CHA, el laboratorio de simulación de ambientes planetarios, cuenta con uno del tipo CHA de nueve canales
Hemispherical Energy Analyzer

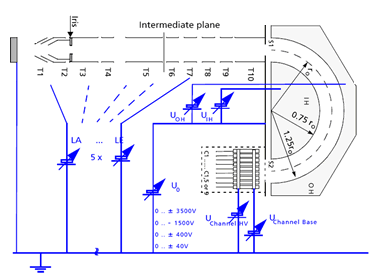

Analizador de hemisferios concéntricos. Este analizador es de tipo dispersivo, utilizando deflexión electrostática para focalizar los electrones. Básicamente consiste en dos hemisferios de radios R 1 y R 2 , concéntricos entre los que se establece una diferencia de potencial V k . Si por una ranura de entrada penetran electrones de energía eV e serán enfocados a una ranura de salida (simétrica a la primera), sólo si se verifica.

V k = V e (R 2 /R 1 – R 1 /R 2 )

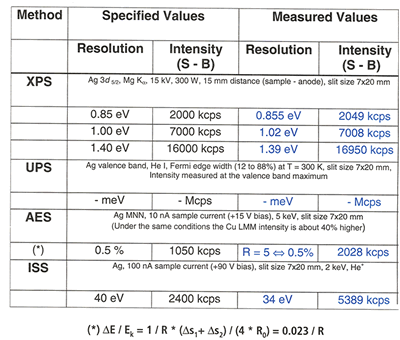

La energía que deben tener los electrones se llama energía de transmisión (Eo). Para un cierto tamaño y forma de la ventana de entrada, la resolución de los hemisferios (que contribuye a la eficiencia del detector) es una fracción constante de la energía de transmisión ? E=p E o ,donde p es la resolución relativa, usualmente es del 1%. Y al cociente entre la energía cinética de los fotoelectrones emitidos y E o , se le llama factor de retardo B= Ek /Eo

El detector de electrones, lo empleamos en las medidas de AES, XPS, UPS


lentes

El conjunto de lentes (electromagneticas) permite al analizador, la elección de ángulos y áreas, de acuerdo a los diferentes modos de medida.

Normalmete el analizador cuenta con distintos modos en función del área del que se quiera extraer un espectro:

  1. Alta amplificación lateral
  2. Media Amplificación
  3. Media Área
  4. Gran Área
  5. La distancia optima de focalización de nuestro detector esta en 40mm (distancia muestra, orificio de entrada del detector).

Los modos de operación del analizador són:

  1. Fixed Retarding Ratio (FRR): E pass = E kin / R (ratio de retardo). En este modo de funcionamiento, la Energía de paso y por tanto la resolución, no es constante en todo el espectro. Siendo mayor para E kin mayores. Este modo se utiliza en espectroscopia AES, ya que para bajas E kin reduce la intensidad en electrones secundarios.
  2. Fixed Analyzer Transmission (FAT). En este caso la Energía de paso, y por tanto la resolución es constante en todo el espectro. Se utiliza esencialmente para XPS

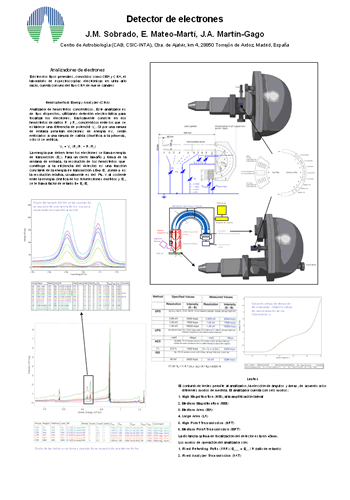

zona de descarga de posters y documentación sobre analizadores de electrones
