cámaras de vacío

MARTE es el nombre de la máquina de vacío preparada para la simulación de las condiciones atmosféricas del planeta rojo. Engloba la presión y composición parcial de gases, la temperatura superficial y ambiental, la irradiación solar y la creación de tormentas de polvo. La principal aplicación de esta cámara es el testeo de sensores (nuevos instrumentos y dispositivos electromecánicos con objeto de ser enviados al espacio en futuras misiones espaciales), en condiciones ambientales extremas como es el caso de Marte, con objeto de probar la fiabilidad y la respuesta en las medidas, mediante la combinación de parámetros como son la presión, la composición de gas de la atmósfera, la temperatura, el polvo depositado y en suspensión y la radiación ultravioleta.

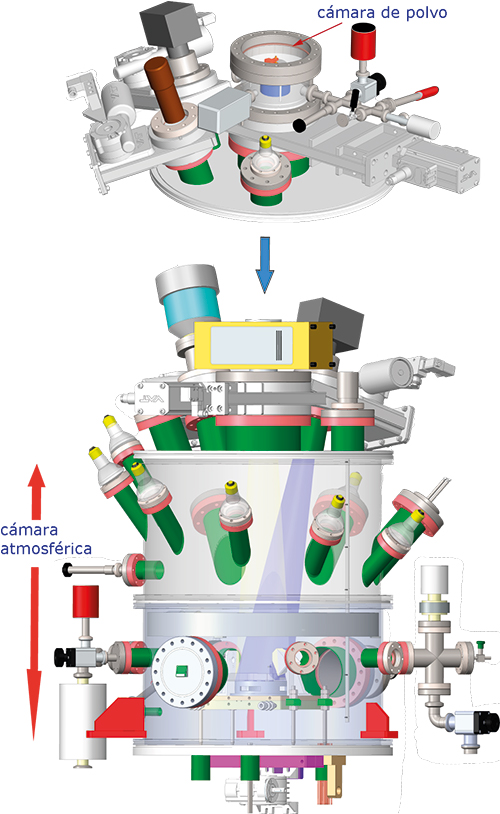

El sistema lo forman dos cámaras de vacío separadas mediante una válvula electroneumática. La cámara principal o atmosférica (CA) se compone de dos tapas cilíndricas y de dos anillos  o cuerpos cilíndricos. La unión de todos los elementos se realiza mediante juntas de vacío LF [10-8mbar]. Se optó por este tipo de diseño debido a su versatilidad, facilidad y rapidez de cierre. De este modo se puede ampliar o disminuir su volumen en pocos minutos, además de cambiar el ángulo relativo de todos los elementos mediante el giro de las tapas. La cámara de polvo o (CP), se sitúa encima de la cámara atmosférica.

rga | tpd | ali | dhmr
bomba rotativa | bomba turbo | bomba de membrana | trampa meissner | cuadrupolo en rf | pirani | penning | capacitivo | piezoresistivo | fuente uv de Deuterio | fuente uv de Xenón | halógenos
control de presión | control de temperatura | control de humedad | balanza de cuarzo | cámara de polvo | cámara atmosférica |portamuestras | estructura | thd | criostato | válvulas de guillotina | valvulas de flujo | válvulas de codo | valvula de venteo | pasamuros eléctricos | pasamuros de gases y líquidos | pasamuros criogénico | pasamuros óptico
sistema generador de polvo
