medidores de presión, temperatura y humedad

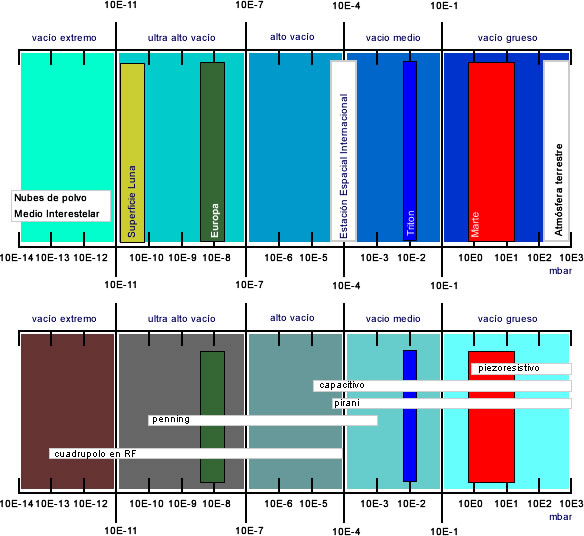

No solo es necesario elegir el tipo de bombas adecuado para llegar a una u otra presión. También es necesario contar con distintos tipos de sensores, desde el Pirani y piezoresistivo, para vacío grueso, capacitivo para vacíos medios y terminando en sensores tipo Penning para ultra alto vacío y vacío extremo.

El control de la composición de gases en el sistema de simulación se realiza mediante la inclusión de espectrómetros de masa cuadrupolares. Estos detectores ionizan el gas separando cada molécula según su relación carga/masa.  Sabiendo la masa molecular podemos identificar la molécula en muchos casos y cuantificar su número. Este instrumento, mediante bombeo diferencial, puede operarse desde presión atmosférica. Sin embargo, a presiones inferiores de 10E-5 mbar puede utilizarse con mayor resolución.

También incluimos en esta sección los sensores para medir la temperatura de manera local y ambiental así como la humedad relativa en la atmósfera de MARTE.
